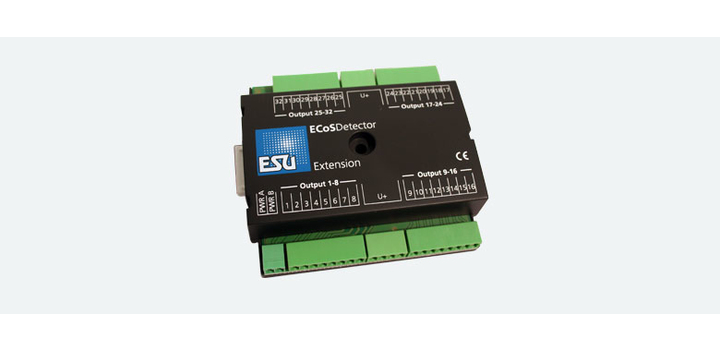

50095 ESU ECoSDetector Output Extension Erweiterungsmodul. Anschlussm?glichkeit f?r 32 Gl?hl?mpchen/LEDs f?r Gleisbildstellpultausleuchtung oder Blocksignale
Das ECoSDetector Extension Modul ist daf?r gedacht, mit Hilfe des ECoSDetector Moduls ein externes Gleisbildstellpult (GBS) aufzubauen, welches dann an die ECoS angeschlossen wird. Ein Gleisbildstellpult ist zum komfortablen Schalten von Fahrstra?en insbesondere im (Rangier)Bahnhof f?r viele Modellbahner unverzichtbar, insbesondere wenn die Zentrale weiter entfernt aufgestellt ist.
Die Philosophie von ESU ist es in diesem Zusammenhang nicht, Ihnen ein komplettes, kommerzielles Gleisbildstellpult zu verkaufen. Vielmehr k?nnen Sie bei unserem L?sungsansatz Ihr Stellpult wahlweise komplett selbst aufbauen oder kommerziell verf?gbare Systeme (z.B. Erbert?) verwenden.
Die dort verbauten LEDs zur Ausleuchtung von Gleisbesetztabschnitten oder Anzeige der Weichen / Signalstellungen werden von der ECoS passend geschaltet. Wenn Sie mit dem Gleisbildstellpult dar?ber hinaus Ihre Weichen und Signale direkt schalten m?chten, k?nnen externe Taster angeordnet werden. Die Schalterstellung wird von den Eingabekan?len des ECoSDetector Moduls eingelesen und zur Auswertung an die ECoS weiter gereicht. Dort werden dann die entsprechenden Kommandos ausgef?hrt. Sie ben?tigen f?r das GBS folglich Eing?nge f?r die Taster (diese werden vom ECoSDetector bereit gestellt), als auch Ausg?nge f?r die Ausleuchtung der LEDs (diese werden von der ECoSDetector Extension bereitgestellt).
Das ECoSDetector Extension Modul wird seitlich an den ECoSDetector angeschlossen. ?ber diesen erh?lt die Extension alle Befehle. Ohne ECoSDetector ist die Extension nicht funktionsf?hig.
Ausg?nge
Jeder einzelne der 32 Ausg?nge kann mit maximal 100mA belastet werden. Da diese als ?open collector? ausgef?hrt sind, k?nnen Sie daran entweder Gl?hlampen oder LEDs mit Vorwiderstand direkt anschlie?en.
Der Gesamtstrom aller Ausg?nge darf jedoch 1,5A nicht ?berschreiten.
F?r die Versorgung kann ein beliebiger Gleich- oder Wechselspannungstrafo verwendet werden.
Die Transistorausg?nge der ECoSDetector Extension Moduls lassen sich an Ihrer ECoS kinderleicht in den gew?nschten Betriebsmodus bringen.
